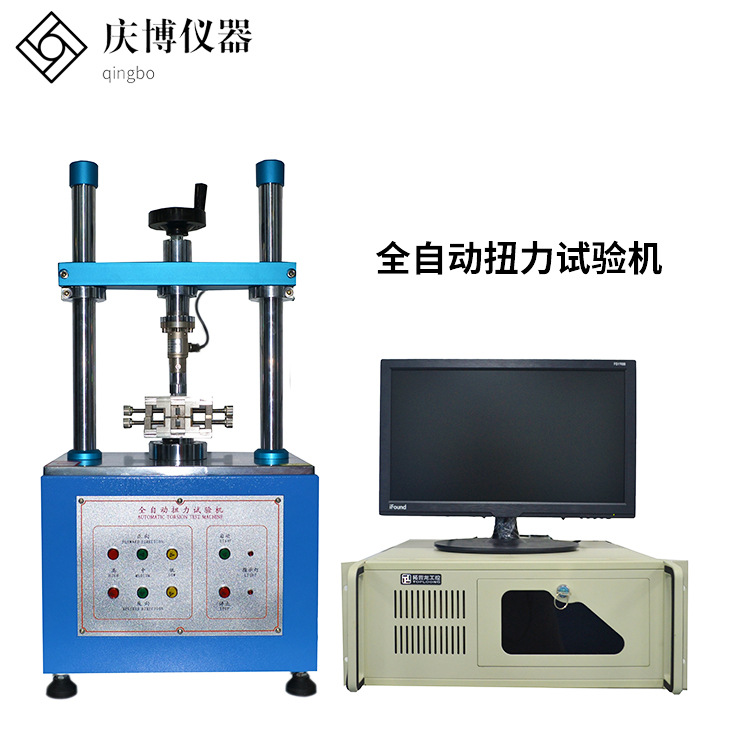

一、概要：
本机台适用螺丝、扭簧、铰链、转轴、外壳、紧固件、线束等其它产品的扭力以及使用寿命等多种测试，透过工业计算机的分析，可测量待测物的力矩与旋转角度及力矩与转速相对应变化曲线，并可准确控制螺丝扭力测试的旋转角度、旋转速度、目标测定次数及暂停时间等。加上本机台使用伺服马达及Windows窗口控制系统，操作简单方便，且所有资料皆可储存，是一部值得信赖的高性能力学测试仪器。
二、机台规格：
最大承载扭力范围 --------20N.m
测试速度范围 ------------1—20rpm
机台尺寸 ---------------- 550mm X 300mm X 940mm
机台净重 ---------------- 80kgf
机台电源 ---------------- AC220V/50HZ(建议使用UPS不间断电源)
控制系统尺寸 ------------ 450mm X 560mm X 200mm
控制系统净重 ------------ 20Kgf
荷重元 ---------------- 5N.m（1N.m、5N.m 、20N.m、）(精度1.00%FS)
三、机台各部名称说明：
３-１、测试机台及夹治具：
(A)上横梁：
用以固定立柱、支撑传感器及圆盘固定装置。
(B)立柱：
固定及支撑上横梁。
(C)传感器固定座：
用以固定传感器及支撑上夹具。
(D)传感器：
在测试时，用以检出测试扭矩值大小的装置。测试前将测试夹治具拧紧固定于感测端，以方便待侧物的固定及量测。
注意：每颗荷重元表面都贴有其最大承载规格，虽然本机台具有超负荷保护功能，但仍建议切勿超过其规格使用以免损坏荷重元。
(E)上夹具：
用以夹持固定待测物。
(F)下夹具：
用以夹持固定待测物。
(G)三爪自定心卡盘：
此治具可用以固定产品，搭配固定于机台本体的上夹具，可依产品进行各项测试。
(H)机台本体：
放置机台主要传动结构及控制电路之处，请勿撕毁封条任意拆解，如于测试过程中发现有任何异常，请及时与本公司技术人员联系。
(I)操作面板
(J)脚座：
当机台放置于平台上却发生有摇晃现象时，可调整前后左右之脚座高低，以使机台可在平稳的环境中进行测试。（测试中请尽量保持机台的水准稳定）
３-2、控制系统及配备：
本机台乃使用工业计算机作为控制系统之用，其接线方式与
一般计算机无太大差异，仅就其不同之处，列述如下：
(A)控制线连接器(大)：
通过CON：1（CON：2不可用）连接至机台本体右侧之控制盒a上。
(B)控制线连接器(小)：
连接至机台本体右侧之控制盒b上。
(C)荷重元连接线插口：
通过信号线连接至荷重元。
(D) 电源开关：
控制机械部分的总电源的开启和关闭。
四、机台及工控计算机使用时的注意事项：
１、机台、工控计算机、打印机均为ＡＣ２２０Ｖ/５０ＨＺ电源，为保证测试系统的稳定请使用ＵＰＳ不间断电源。
２、为确保测试系统的稳定和安全严禁使用本工控计算机上网，如果计算机不小心感染病毒，可以安装杀毒软件进行杀毒，但是杀毒完成后应及时将其删除，下次使用时再安装。
３、测试开始前一定要确认电源线、控制线缆及传感器连接线已经连接牢固，安装控制线缆时一定要注意小心插接，避免将线缆头的细针损坏。
４、当机台失去控制时为保护传器不受损坏应及时按下面板上的红色ＳＴＯＰ急停开关，或关掉机台电源。故障排除后再操作机器运行。
重要提示：如果经过以上方法仍无法将故障排除，则应停止使用仪器，及时拔打售后服务电话联系我公司技术员，严禁自行撕毁封条，对仪器或控制计算机进行维修。本公司对自行自行撕毁封条者视为自动放弃免费保修。
五、机台及控制计算机的保养维护：
为维护机台之外观整洁及机械寿命，请依据下列建议做定期保养及清洁：
1、机台表面之灰尘可用干布擦拭。机台表面较脏之污垢，可用干布沾少许稀释之中性清洁液擦拭。
2、电镀及治具部份可用润滑油轻擦表面，以避免生锈。
3、移动之轴心部份，请经常添加少许润滑机油。
4、定期清洗工业计算机的风扇防尘罩。
5、控制计算机、屏幕及打印机等请依照正常程序使用。
机器特点
◆机台采伺服马达驱动，提供高精度之扭力测试。
◆测试条件皆由电脑画面设定，并可储存。
◆可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）。
◆同时显示扭力-角度曲线图及扭力衰减寿命曲线图。
◆可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）。
◆检验报表自动列印，并可转档输出或透过网络直接输出。
◆可输入测试上下限值，超出规格机器会自动停止。
◆可设定扭力值：正扭力、反扭力、正扭力+反扭力。
◆测试走行方向：正转去程、正转去程+回程。反转去程、反转去程+回程。
正转去程+反转程+正转回程。
扭力角度曲线图：
◆可直接记录每个角度之扭力值变化。（X轴代表角度、Y轴代表扭力）
◆每一量测图形皆可由十字游标追踪轨迹，判读对应之扭力及角度值，最小精度0.1度。
◆曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。
◆卷轴式曲线图显示、可任意浏览曲线图。
寿命曲线图：
◆报表抬头内容可自由设定。
◆报表上可显示每条曲线之最大值、最小值、平均值。
◆报表上可显示测试上、下限之规格线。
◆可设定同时显示多组寿命曲线图。
实验条件设定操作简单：
◆中文视窗画面设定操作简单。
◆测试条件皆由电脑画面设定，并可储存。
◆由下拉式选单勾选设定或直接输入数据。（含测定力量种类、测定走行
方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、
测定速度、测定次数、暂停时间、每次等候位置）
◆测定项目及规格设定：上下限规格值、测试结果可自动判定OK或NG。
技术参数:
| 型 号 | 1220S |
| 机台两柱内距 | 240mm |
| 最大测试扭力 | 10kgf·cm、50kgf·cm可选 |
| 最小显示扭力 | 1gf·cm、10gf·cm |
| 最小显示角度 | 0.1度 |
| 最大测试角度 | 无限制 |
| 测试速度范围 | 60—15000度/min |
| 驱 动 马 达 | 伺服马达 |
| 外 观 尺 寸 | W420×D280×H980mm |
| 机 台 重 量 | 75kgf |
| 使 用 电 源 | AC 220V |
测试界面：
执行界面：
主要配件：
日本松下品牌伺服电机确保定位
松下交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.
高速高响应速度响应频率高达1kHz；高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测出电机转速
■超低振动
1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率
2) 两个手动陷波滤波器，抑制机械共振
3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.
■小型化设计
1) 通过对驱动器进行蕞佳热分析实现小型化，与过去相比，体积75%，重量80%
2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号
优点:
良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;
高效率，90%以上，不发热;高速控制;
高位置控制;
额定运行区域内，实现恒力矩;低噪音;
没有电刷的磨损，免维护;
不产生磨损颗粒、没有火花，适用于无尘间、易暴环境
