供应北阅BC1000传动轴等速万向节球笼扭力试验机

r r r

r 等速驱动轴（球笼）扭力试验机 r

r

r
r

r

r 一、功能: r

r

r     r用于等速驱动轴总成（球笼）的静扭转强度试验。 r

r

r 二、结构及工作原理： r

r

r     r试验台由带有扭矩和转角测量的伺服加载动力装置、可平移调整位置的联结支架、带调整滑台和防护装置的床身、联接件、控制计算机、打印机、控制操作机柜组成。 r

r

r ●伺服加载动力装置： r

r

r 本装置由伺服电机、减速器、驱动支架、角度传感器、安装夹具等组成。当需要本装置输出扭矩和转角时，计算机发出指令，伺服电机转动，通过设定扭矩和转角，可实现扭矩和转角输出，同时计算机通过A／D模块把测量到的扭矩和转角送到计算机中。 r

r

r ●计算机测量与控制系统： r

r

r 本系统由伺服控制器、扭矩传感器、转角传感器、控制计算机、打印机、操作控制机柜组成。 r

r

r 1)扭矩测量： r

r

r 加载动力装置动作时，该装置会输出一定的扭矩到试件上，扭矩传感器会在不同的扭矩下输出不同的信号，计算机通过A/D数转换模块测量到该信号后计算并显示出当时作用到试件上的扭矩。 r

r

r 2)转角测量： r

r

r 加载动力装置动作时，该装置会带动试件转动，转角传感器会在不同的转角下输出不同的信号，计算机通过测量到该信号后计算并显示出当时试件转动的角度。 r

r

r 3)控制系统： r

r

r 当需要加载动力装置动作时，计算机向伺服控制器发出指令，伺服控制器控制电机转动，通过减速机构扭转试件。实现扭矩和转角输出。 r

r

r 4）采用品牌计算机。根据用户需要采用windows操作系统，配置的外设全部驱动程序也同样选用在windows环境下适用的设备。所用附带的软件程序都将在交工时一并移交用户。 r

r

r 三、的试验方法： r

r

r 1、静扭转刚性试验 r

r

r ①用等速万向节的基准面按标准状态装在试验台上。 r

r

r ②按一定的方向对等速万向节施以扭矩，加到额定负荷为止，然后退回到原始状态。 r

r

r ③记录试验结果，并计算等速万向节静扭转刚度。 r

r

r 2、静扭转强度试验： r

r

r ①用等速万向节的基准面按标准状态装在试验台上。 r

r

r ②按一定方向施加扭矩进行试验，自动记录扭矩及其相应扭角，直到等速万向节**薄弱的零件损坏为止。 r

r

r ③记录试验结果，并绘制扭转曲线图。 r

r

r 四、主要特点： r

r

r 1、通过计算机的控制，实现对扭矩，扭角的测量，控制工件的运行、停止、正转、反转及进行无级调速； r

r

r 2、检测结果反映在计算机的显示器上，并给出相应的工作曲线，工作界面友好，易于观察和操作，实现计算机的自动控制； r

r

r 3、传动系统采用高可靠性的电机和减速器，以利于传动的平稳性，同时，减少功率损耗。 r

r

r 五、主要技术指标: r

r

r 1**大扭矩             5000 N.m r（或10000Nm） r

r

r 2、扭矩测量精度         ≤±1% r

r

r 3**大扭角显示范围     n×360° r

r

r 4、扭角显示分辨率       0.1° r

r

r 5、主动夹头转速         无级可调 r

r

r 6、扭转方向           r 正、反两个方向 r

r

r 7、夹头**大间距         r300～1200mm r

r

r 六、服务承诺： r

r

r 1.设备到货、安装调试合格后，经双方签字确认之日起计算，我公司提供为期贰年的免费保修；
r2.货物质保期内所有非人为的质量问题由我公司负责，维修发生的费用由我公司承担。质保期内货物的主要部件更换后，货物质保期重新计算。设备终  r身提供维修服务，超过质保期后的维修只收零配件成本费。终生优惠提供本设备的所有备品、备件；
r3.货物在使用期间，我公司接到贵方的维修服务通知后，将以优良的服务态度，提供1小时响应，并在2小时内我公司技术人员完成与用户沟通；4小时提供维修解决方案；8小时内解决一般故障；若必要时24-48小时内进驻现场。
r4.我公司有专门的售后服务人员，建立用户挡案，对需方设备进行不定期回访，主动跟综、动态服务，检查设备的运行情况，及时发现问题隐患；
r5.免费提供软件升级，在升级过程中免费对操作人员进行培训或指导。 r

r

r  r

r

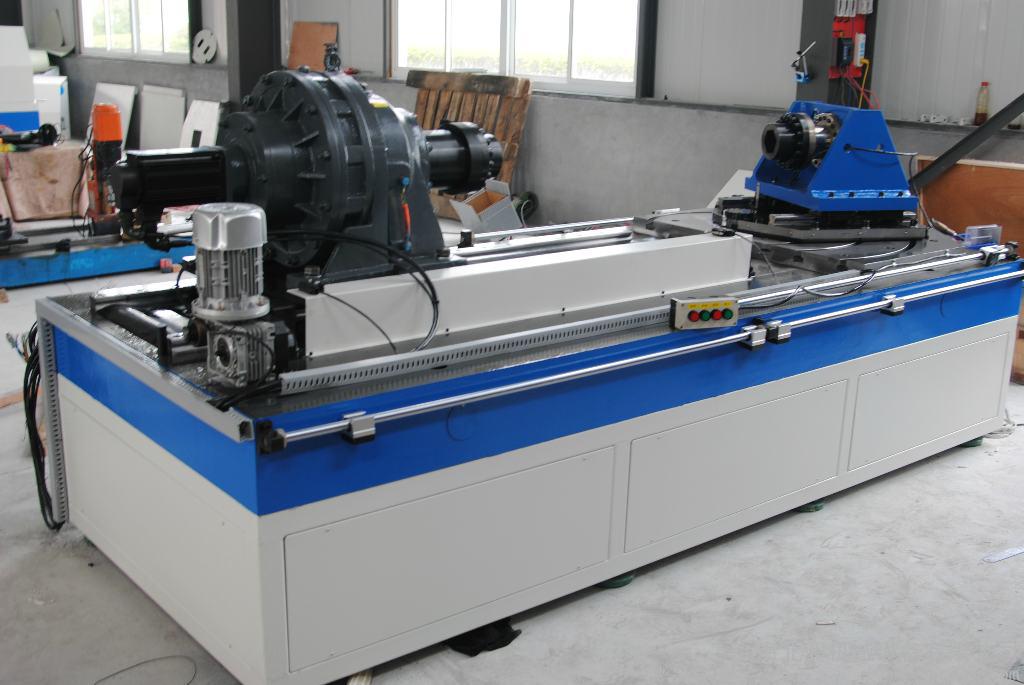

r 例图一：等速驱动轴扭力试验机 r
