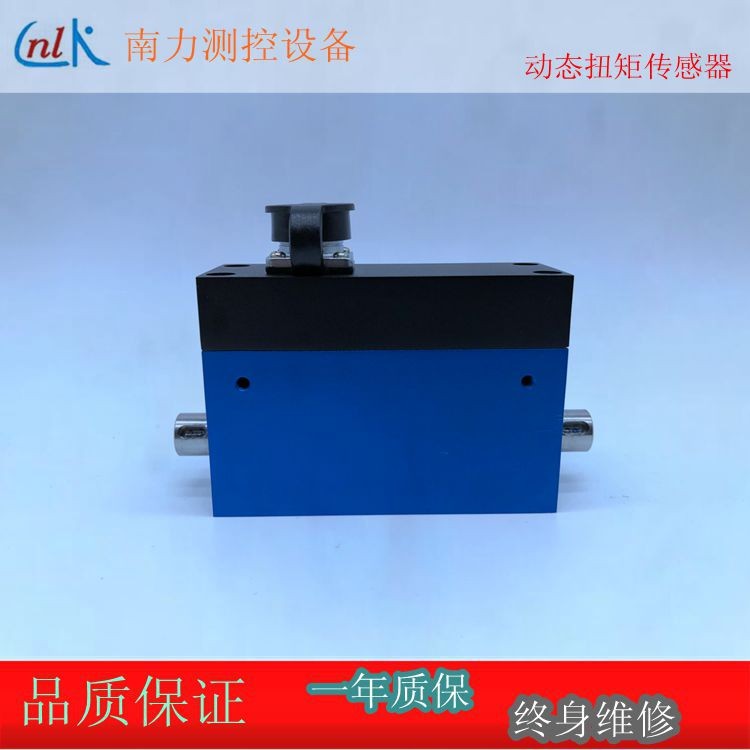

WTQ1050D系列 动态微型扭矩传感器
◆东莞扭力试验机扭矩传感器 特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
· 输出正反转扭矩信号，
· 两端均为键连接，
最高转速可达1800转/分钟。
◆ 东莞扭力试验机扭矩传感器技术参数
| 参 数 | 技术指标 |
| 参 数 | 技术指标 |
| 量 程 | 0-0.1,0.2,0.3,0.5,1-5,Nm | 输入电阻 | 700±5Ω | |
| 灵敏度 | 1-1.5 mV / V | 绝缘电阻 | ≥5000MΩ/ 100VDC | |
| 零点输出 | ±2% F.S. | 激励电压 | 10-15VDC | |
| 非线性 | ±0.1，0.3% F.S. | 温度补偿范围 | -10 ~ 60℃ | |
| 滞后 | ≤±0.05% F.S. | 工作温度范围 | -20 ~ 65℃ | |
| 重复性 | ≤±0.05% F.S | 安全超载 | 150% F.S. | |
| 蠕变 | ≤±0.03% F.S/30min | 极限超载 | 200% F.S. | |
| 温度灵敏度漂移 | 0.03% F.S. / 10℃ | 电缆线尺寸 | ?5.2×3m | |
| 零点温度漂移 | 0.03% F.S. / 10℃ | 电气连接 | 红/E+，黑/E-，绿/S+，白/S- | |
| 输入电阻 | 750±10Ω | 材质 | 不锈钢或合金钢 |
东莞扭力试验机扭矩传感器在测量扭矩的过程中，如果存在一定的周轴向力或者推拉力，会导致传感器测量扭矩的精度大大降低，但是如果说，首先是由电机把扭矩传感器推上去之后，在单方面的测扭矩，这个对传感器本身测量精度是没有任何影响的。
安装扭矩传感器的时候可以注意以下这几点
1.安装它的时候，不可以有带电操作的存在，而且不可以直接碰撞、敲打传感器；
2.当它的信号输出的时候，不可以对地，防止电源短路，还有输出的电流不可以大于10mA，而屏蔽的电缆线的屏蔽层一定要跟+15V的电源的电源地连接起来；
3.它的联轴器的那个紧固栓应该要拧紧，而且联轴器的外边需要加防护罩，这是为了防止人的身体受到伤害。
东莞南力测控致力于研发生产为一体,高精度动态微型扭矩传感器 质量可靠,高精度,高稳定性.欢迎来电咨询
