点击图片查看原图
件 库存206件
| 配件编号 | 12345 |
|---|---|
| 规格型号 | NAB-20T |
| 适用机型品牌 | 1235 |
| 适用机型型号 | 1235 |
| 地区 | 全国 |
| 尺寸（长×宽×高) | 185x185x205（mm）mm |
| 质量 | 7kg |
| 气压 | 0.1bar-6badr |
| 产品类型 | 气动制动器 |
| 产品认证 | 面议 |
| 额定电压 | 面议 |
| 类型 | 气动制动器 |
| 连接形式 | 法兰 |
| 适用机型 | 传动设备 |
| 售后服务 | 一年保修 |
| 用途 | 刹车 制动 刹轴式制动 |
| 是否可定制 | 是 |
| 品牌 | HD/韩东 |
| 型号 | NAB |

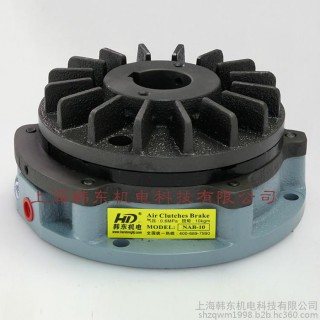

空压通轴式制动器NAB系列
上海韩东机械科技有限公司 欢迎来电选购！
手机：15201802438 QQ；1095825306
微信：15201802438 邮箱：1095825306@qq.com
公司地址：上海市松江区伴亭路路488号12楼
型号：空压通轴式制动器NAB系列
详细描述：技术参数：
品 名：空压通轴式制动器NAB系列
品 牌：韩东
型 号：NAB-10
重 量：7（kg）
外形尺寸：182x180x80（mm）
气 压：0.1bar-6badr
制动扭矩：10—1000000 N.M
特 长：
1. 平稳停止而简单
靠调整空气压，使得停止顺畅。
2. 适合高频度，连续滑移使用
因持有大热容量和卓越的放热效果，在高频度，高负荷等的过酷条件下也耐用。还有，它能够空转使用。
3. 广泛的转矩调整范围
转矩可靠空气压在广范围内进行调整。
4. 摩擦板的使用寿命长，交换容易
因摩擦板很厚，所以使用寿命长，交换时，可在保持机械设备原样的情况下进行。
空压通轴式制动器NAB特点：
1.NAB（标准型）空压通轴式制动器，是用带楔的圆锥形轴套管往轴上安装，拥有摩擦板可在保持机械设备原样的情况下进行交换的构造。靠安装在带轮毂的圆盘上的冷却片来散发因摩擦而产生的热量, 扭力范围从2到36500N.M。
2.摩擦板是双切口对开式，通过带轮毂圆盘的孔，用螺丝刀把埋头螺钉取出来后即可交换摩擦板。
空压通轴式制动器NAB使用范围：
练胶机滚筒，输送机，升降机，搬运机械，食品机械，印刷机械，粉碎机，电机制动,轮胎橡胶设备、食品机械、包装机械、印刷机械,，成型机，自动机，线材机械，板材机械，填充机械, 合板制造、搬送机械, 制药机械, 伸线材、纤维机械, 金属加工, 合板制造机械, 制粉设备, 轮胎成型机, 造纸机械，升降装置等行业。旋转运动产品包括离合器、制动器、扭力限制器已经成为旋转控制和传动领域的产品标准，具有坚固耐用、高效节能**定位及控制、过载保护等性能。
操作上的注意事项：
1. 往轴上的安装
NAB型制动器是用圆锥形轴套管按下列顺序往轴上安装。
1） 把轴键嵌入轴内，把制动器本体穿过轴。
2） 照准键，把圆锥形轴套管安装在嵌入轴锁定的位置处。
3） 把圆锥形轴套管的开口和附轴衬套圆盘的螺栓孔对齐，用3根安装螺栓来锁紧。在锁紧时，一边要观看千分表，注意活塞安装面的水平偏差度，一边要争取把偏差减到**小程度而交错均等的。
2. 往机台上安装
制动器的制动转矩的支撑，用螺栓（4根）来固定法兰部位，还有在本体的切口处放入转矩栓来防止转动。
安装法兰的面和轴的直角度要控制在0.05mm以内。
注）用4根螺栓固定的场合，为了不对制动器轴线的方向产生预负荷，把圆锥形轴套孔管固定到轴上，在确认和机台之间不存在间隙之后进行安装。
备注：具体安装参数-轴孔直径请来电来函咨询洽谈！
售后服务：
我们公司的产品均保质一年，且良好的售后服务及技术指导，是我们一贯秉持的售后宗旨，如有问题，及时联系我们，我们会在**时间给您一个满意的售后，解决一切问题，请放心使用。
