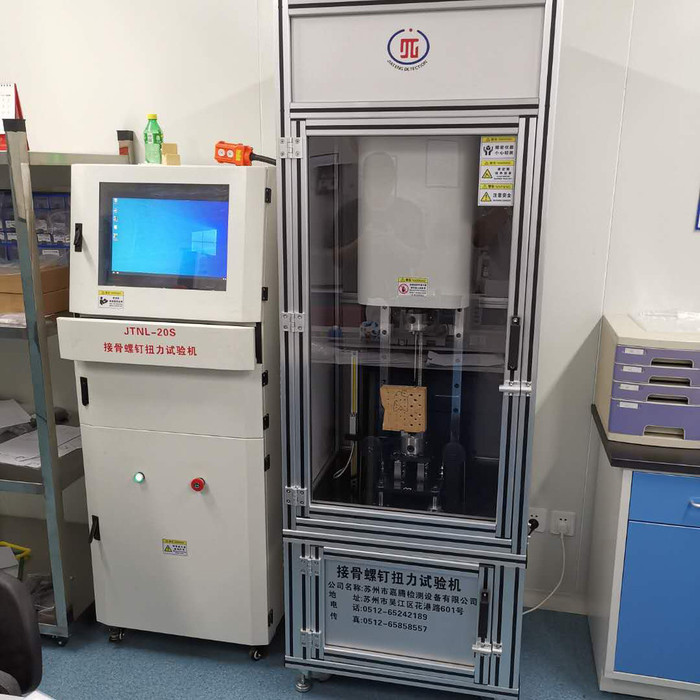

嘉腾JTN-200S **旋动扭矩试验机

一、产品介绍：

接骨螺钉扭力试验机、接骨螺钉轴向拔出力试验机、接骨螺钉自攻性能扭力试验机、接骨螺钉旋动扭矩试验机、等。

一、产品主要用途

1.本试验台是针对接骨螺钉设计的专用试验设备。

2.适用标准：《YY/T1504-2016外科植入物金属接骨螺钉轴向拔出力试验方法》、《YY/T1505-2016外科植入物金属接骨螺钉自攻性能试验方法》、《YY/T1506-外科植入物金属接骨螺钉旋动扭矩试验方法》、《YY/T0662-2008/ISO6475:1989外科植入物 不对称螺纹和球形下表面的金属接骨螺钉机械性能要求和试验方法》、《YY0018-2008骨接合植入物金属接骨螺钉》等。也可以根据客户要求的标准定制。

二）、技术描述

1、主机结构：主要由上位机软件和主机框架两部分组成。

2、主机框架：主机采用立式双立柱结构，并适当加固以满足试验时的径向稳固需求

3、动力单元：由升降动力系统和扭转动力系统构成；升降系统用于调整扭转检测系统的高度和逻辑定位，以适配不同工件的试验需求，且具备限位功能。

4、扭转测试系统：基于扭转动力系统，主要由伺服电机、减速机、动态扭矩传感器、，以及各种辅具、治具构成。

5、拉压测试系统：基于升降动力系统，主要由伺服电机、同步传动系统、滚珠丝杠、导向光轴以及各种辅具、治具构成。

6、上位机软件：根据接骨螺钉试验方法所开发的可编辑性功能软件。可同时输出四组数据曲线：扭矩-时间、压力-时间、扭转角-时间、位移-时间；并可通过内部数据运算输出扭矩、压力、扭转角、位移的任意组对应曲线。

7、传感器：由动态扭矩传感器和拉压力传感器两组。

8、动态扭矩传感器：用于测试工件扭矩，与扭转动力组件同轴，通过增置伺服减速机，降低步距角，防止电机过冲，有效降低试验误差，提高试验精度。

9、拉压力传感器：由1只S型传感器构成，增强台面式基座的稳定性和平行度，使试验数据更加精准。

10、外壳和防护：根据试验机，搭配各种钣金外壳或工业型材，试验过程中起到安全防护的作用。

三）、拓展功能

1、扭转夹具：可使用不同类型的工具、辅具，适配各类工件的测试需求，例如：钻夹头、卡盘、磁吸式治具。

2、试验机功能：高度定制，全自动控制，高精度采集。

3、软件界面：
