嘉腾JJTN-100WS 扳手扭力试验机

工具扭力试验机、扳手扭力试验机、螺丝刀扭力试验机

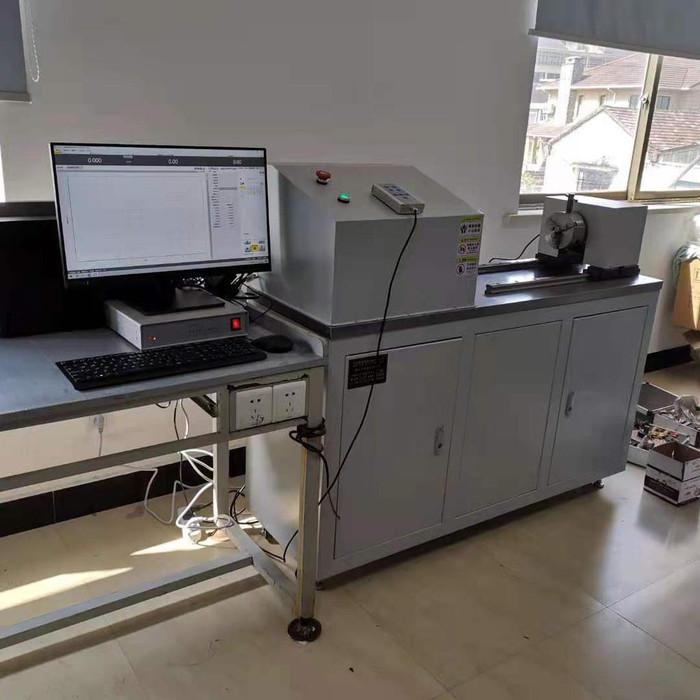

JTN-100WS全自动工具扭转力试验机

一、产品简介：

微机控制扭转试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成，适用于对金属材料、非金属材料以及各类零件如工具、联轴器、弹簧、齿轮、双金属材料、结合件等静态扭转力学的性能测试。该机采用卧式结构，计算机控制和屏幕显示，JTS精密检测试验系统，全数字交流控制系统组成。具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

试验测试功能：Windows中文操作平台，可以检测材料的扭矩、扭转角度、扭转强度等。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。

本试验机符合JB/T9370—2007《扭转试验机技术条件》及GB10128—2007《金属材料 室温扭转试验方法》数据处理的相关要求。

用户也可以提供相关的技术标准，按照用户提供的标准，如GB、ASTM、DIN、JIS、EN等，实现试验方式的控制以及相关数据采集及处理。

二、主要技术指标：

1、 **大扭矩：100N.m；（也可以根据客户需求定制）

2、 测量范围：0.4～100N.m

3、 扭矩测量分辨率：0.02N.m

4、 试验扭矩示值相对误差：≤±1%

5、 夹头间移动距离：450mm

6、 两夹具间同轴度精度：1000mm范围内≤Φ0.2mm

7、 扭转角测量范围：无限制

8、 扭转角测量相对误差：±1%

9、 扭转角分辨率：±0.1°

10扭转速度：3.6-720°/min   无级调速

11扭转速度相对误差：设定值的±1.0%以内

12电源电压：AC220V  50Hz

13扭转方向：正转 反转

三、主要性能与特点：

1. 主    机：采用卧式结构，主体结构采用框架结构，以保证整机的刚性。试样的安装、拆卸方便、快捷。

2. 驱动系统：由全数字控制系统驱动，速度调节范围宽，加载均匀、稳定。

3. 传动系统：采用涡轮蜗杆传动，保证传动的均匀、稳定及传动精度，横向空间范围内任意手动调节。

4. 测量显示系统：该机采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集试样的扭矩，高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。

5. 软件操作：

①控制模式采用智能专家设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。

② Windows全中文界面，人机对话方式。计算机屏幕显示试验扭矩，扭转角度，各种试验曲线（扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）试验机工作状态等。

③曲线坐标的大小可以根据实际的试验数据进行调整。

④输出打印各种试验报表格式（报表格式可以Excel或Word格式输出）。

⑤符合JB/T9370—2007《扭转试验机技术条件》及GB10128—2007《金属材料 室温扭转试验方法》数据处理的相关要求。

⑥可以检测试件的扭矩**大扭矩、抗扭强度等。扭矩和扭转角自动跟踪测量，并显示试验曲线、扭矩值、扭转角、扭转速度。试验结束后，自动进行试验数据处理，能自动求取材料的扭矩、抗扭强度等性能参数；能根据用户要求可随意编制报告格式并可输出打印试验报告。

⑦试验过程可以实现模拟再现。

⑧可以进行数字化调零和标定，可以任意多条试验曲线叠加对比、输出打印。

⑨试验数据采用数据库管理方式，便于查询和维护。

⑩软件系统的操作可以实现三级用户管理，安全、方便、快捷。

6.安全保护系统：过载保护、过电流、过电压、欠压、超速、异常等多种保护。
