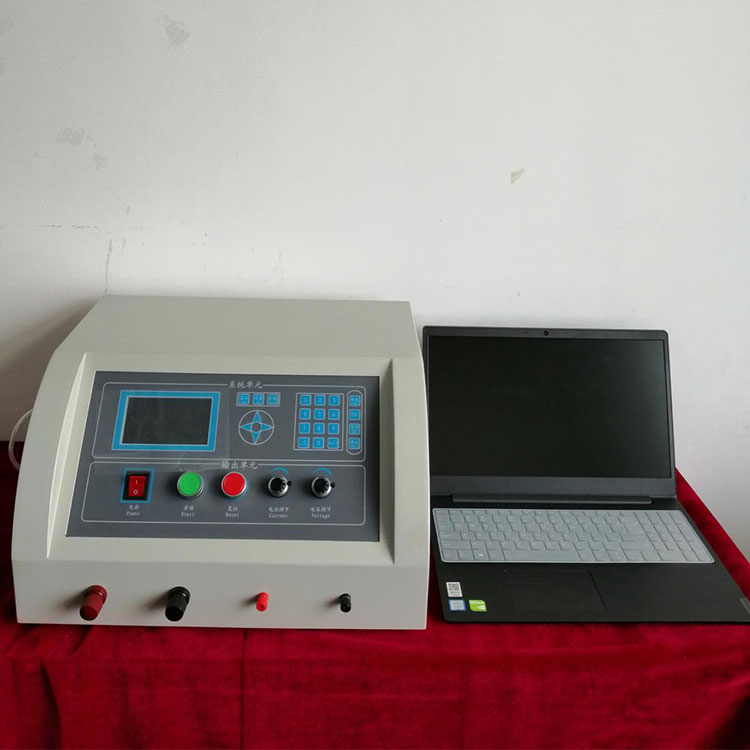

一. 概述：
电压降、接触电阻、温升是车用电线束插接器在强电流电路和弱电流电路下电性能评定指标；集
成电路芯片控制，恒流源供给输出，液晶显示，提供USB、232通讯接口；可外接控制单元；选
购PC软件系统，分析电流、时间、温升、接触电阻和电压降变化曲线及数据模型；适用于科研院
所、企业研发、进料检验和质量部门.
二.原理：
通过电流、电压和时间，来检测电线束插接器电压降、接触电阻和温升变化关系，是汽车用插接
器的电气性能指标.
三.适用范围：
用于电线束、插接器、开关触点、继电器、汽车开关等相关产品之接触电阻、温升、电压降或负
载测量，同时也适用于具有类似特性产品使用.
四.参照标准：
：QC/T 730 ;ISO 6722：2002 GB/T 2951; GB/T 3048； QC/T29106; QC/T413 ;QC/T413-
2002；SAE/USCAR38 2009 .
五.参数资料：
| 测量项目 | 规格 | 分辨率 | |||
| 1.测试电流DC（选购 | 0-60A | 0-100A | 0-200A | -1000A | 0.01A |
| 2.测试电压（开路） | DC0-30V | 0.01V | |||
| 3.电压降范围 | 0-1999.99mV | 0.01mV | |||
| 4. 测试时间 | 测试时间0.01S—99.99H | ||||
| 5．温升范围 | 常温-500度，精度0.5度 | ||||
| 6.接触电阻 | 0.1μΩ—2KΩ.分辨率0.01μΩ | ||||
| 7. 统计功能 | 统计计数：0-99999 | ||||
| 8. 测量模式 | 一般材料类和电线束类 | ||||
| 7. 电压降设定 | 上下限设定功能及声光报警 | ||||
| 8.设备管理 | 仪器管理密码设定，自我校准，数据管理。存储功能 | ||||
| 1. 校准分流器（选购）
| 0.2级标准分流器75mv自我校准仪器，规格如下：1）60A.75mv；2）100A.75mv；3）200A.75mv；4）其他规格 | ||||
| 10.语言 | 提供中文或英文两种供选择 | ||||
| 11.电源输入 | AC220V+10%;380V | ||||
| 12.环境要求 | 仪器使用环境要求：工作温度：10℃－30℃，湿度：≤65%RH | ||||
| 13. 治具 | 依据产品选购治具1付或者定制 | ||||
| 14.外部单元 | 提供USB;232接口；选购：PC软件，电脑，打印机及其他控制单元. | ||||
