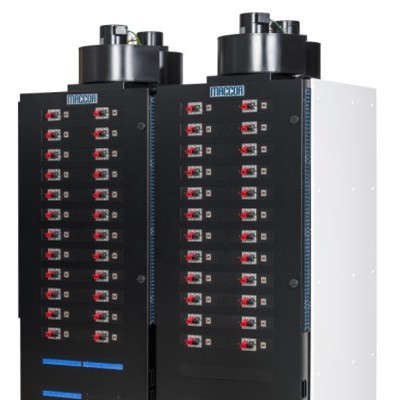

MACCOR SERIES 4000H是一个多功能、全自动、可编程测试系统，可用于各类电池的研究开发和质量控制， 它是专门为满足每一位用户的需要而生产的，包括硬件和软件两部分。
SERIES 4000H 包括如下功能:
· 测试设备通过微电脑控制并带有内存储器，测试程序可完全下载到测试设备运行
· 系统中每一个测试通道都是相对独立可控的。
· 测试模式可定义为恒流, 恒功率, 恒电阻, 恒电压。
· 每个测试模式可以拥有16种不同的终端结束条件。
· 测试过程可以根据结束条件转移到其他测试步骤 。
· 每一测试程序中有四重嵌套可应用.。
· 测试系统能实时显示、描绘、打印测试数据或完整的测试过程。
· 可以和环境试验箱联机使用。
· 测试系统根据NIST标准，每年作一次校准
第二部分：技术指标
| 设备名称 | 高精度动力电池测试仪 | 高精度电池测试仪 | 动力电池测试系统 |
| 设备型号 | SERIES 4000H | SERIES 4000H | SERIES 4000H |
| 电压范围 | 0~5V/-5V~+5V/0~10V | 0~5V/-5V~+5V/0~10V | 0~180V |
| 电压精度 | ±0.02% FS | ±0.02% FS | ±0.02% FS |
| 电压分辨率 | 16Bit | 16Bit | 16Bit |
| 电流范围 | 50A/5A/500mA | 200A/20A/2A | 0~2000A或以上 |
| 电流精度 | ±0.025% FS | ±0.025% FS | ±0.025% FS |
| 电流分辨率 | 16Bit | 16Bit | 16Bit |
| 数据采集 | 10mS/5mS /2mS | 10mS/5mS /2mS | 10mS/5mS /2mS |
| 操作模式 | 恒流，恒压，恒功率，恒电阻，波形模式，公式模式 | ||
| 可选配件 | 辅助温度检测通道、辅助电压检测通道、辅助压力检测通道、SMB智能电池测试、I2C、HDQ、CAN通讯功能、热敏电阻输入、数字I/O功能等…… | ||
| 设备尺寸 | 81cm(D)X220cm(H)X64cm(W) | ||
第三部分：产品功能
SERIES 4000H电池检测设备是一款由美国MACCOR生产的高精度电池测试系统，此电池测试系统的主要检测功能如下：
1． 恒流充放电测试
2． 恒压充放电测试
3． 恒功率充放电测试
4． 恒电阻放电测试
5． 电流阶梯或斜坡测试
6． 电流脉冲或功率脉冲测试
7． 容量测试
8． 循环寿命实验
9． 过充、过放速率承受能力实验
10． 荷电保持能力实验
11． 不同温度下的电池性能测试
12． 直流内阻DCIR测试
13． 1KHz的交流阻抗测试
14． HPPC与PITT测试
15． 脉冲测试
16． 变量测试
17． 实时容量倍率测试
18． 实时工况模拟测试
第四部分：设备软件功能
MACCOR电池测试设备软件功能强大，界面简洁，简单易用，人机界面友好，具备电池检测设备应用经验的工程师或操作人员只需半个小时的培训即可独立操作MACCOR电池测试设备的软件应用了，接受半小时培训后可单独进行软件的测试编程，启动测试，测试数据查看，导出及测试图形查看与编辑等功能，更多详细功能，将在设备使用培训过程中现场培训。
MACCOR电池测试仪相关软件功能界面欣赏，下图为多种不同的软件汇集的总体界面展示：
下图为MACCOR设备的测试界面图，此测试主界面可以由用户选择适合自已的显示界面，有五种不同的界面风格可以供用户选择：
下图为MACCOR设备的编程界面图，简洁易用，以填表格方式进行编程，适用于无任何编程经验的人员均可简单培训就能自已编程测试：
下图为MACCOR设备的数据处理软件界面图，MACCOR电池测试设备在测试过程中完整的记录下测试所需的各类数据，如：电流数据，电压数据，容量数据，能量数据，测试时间，工步时长，循环数，直流内阻等等数据，用户可以通过MACCOR数据处理软件对数据进行查看，筛选或导出到EXCEL文件的相关处理。
下图为MACCOR设备的图形处理软件界面图，方便用户查看各类图形曲线，如电压时间图，电流时间图，容量对电压的放电曲线图等等，可对图形进行添加说明，或导出成位图文件，或作为常用模版保存，以便下次绘制同类图形时直接套用即可，方便快捷。
| |
若贵公司有多台MACCOR电池测试系统，并且放置在不同的实验室，可以通过MACCOR提供的数据管理软件方便的将各个实验室的数据快速查看，分析及备份，可避免往返于不同的实验室读取测试所需的数据文件。
