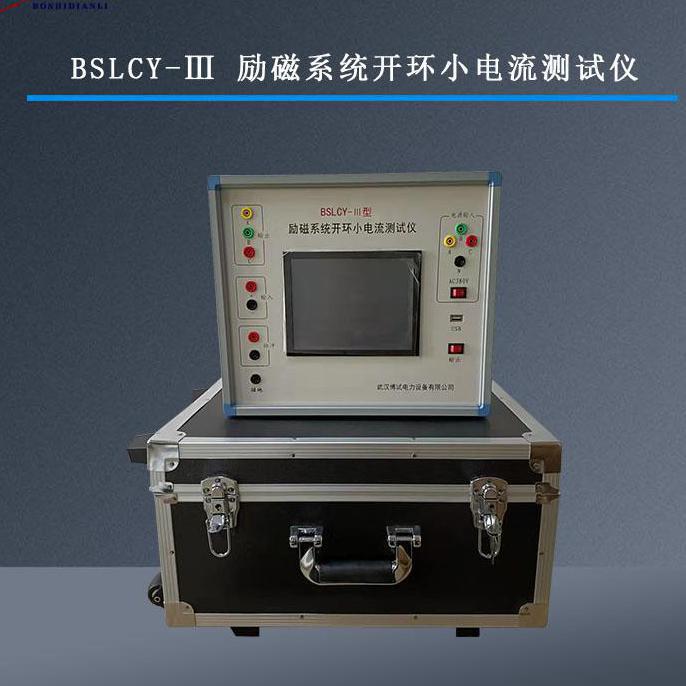

BSLCY-Ⅲ励磁系统开环小电流测试仪
【产品简介】
近年我国电源建设突飞猛进，在建发电机机组的单机容量迅速提高，发电机的额定励磁电压和励磁电流都越来越大，励磁系统的安全性越来越显得特别重要，在早期的静态调试实验以及机组大修试验中，励磁系统开环小电流试验（开环试验）是一项非常重要的试验。
励磁系统开环小电流试验的目的是创造一个模拟的环境检查励磁调节器的基本控制功能，脉冲可靠触发的能力，晶闸管完好性等。同时检查同步信号回路的相序和相位，查看调节器的触发脉冲是否正确，检查晶闸管功率桥是否均能可靠触发， 检查晶闸管输出波形是否正确。
励磁系统开环小电流试验需要外接380V的交流电源、阻值恰当且功率合适的电阻负载以及录波器等设备。为了解决励磁系统开环试验现场准备工作的繁琐性，我们研发了BSLCY-Ⅲ型励磁系统开环小电流测试仪，由电源变换模块、负载电阻和显示存储装置组成，实现了励磁系统开环测试的数字化、小型化、便携化。
【主要功能】
测试仪可以完成但不限于如下试验或检测功能：励磁小电流（励磁开环）试验；故障的智能检测与定位；移相特性检查；逆变失败；通道切换；脉冲投切，脉冲波形显示；电压校准；BOD关断实验；缺相、逆相序显示提醒。
【产品特点】
1、适用于励磁控制系统的全面检测、励磁系统故障的快速定位。
2、适用于各种型号的励磁控制系统整流柜开环特性。本测试仪操作方便，安全可靠，性能良好，维修方便，可以全面检测励磁系统的同步信号回路的相位和相序、脉冲输出回路接线、控制角的范围、全控桥触发回路及主回路工作情况，进一步确保励磁系统的可靠、安全、稳定运行。
3、适用于各种型号的励磁系统的事故分析。励磁系统的测量回路、同步信号回路、脉冲回路干扰、可控硅触发回路等硬件回路的故障是发电机励磁系统的典型故障，使用本开环特性测试仪可以对励磁系统故障快速定位，缩短发电机事故停机的时间。
4、经现场使用后，BSLCY-Ⅲ型励磁系统开环小电流测试仪避免了现场试验准备的繁琐工作，大大节约了励磁系统开环试验的时间，提高了现场试验接线的安全可靠性，进一步降低了试验人员的劳动强度。
【产品参数】（特殊参数可定制）
电源输入：三相四线 380V±15%
三相输出（线电压）：50V或100V±15%（根据需求定制）
辅助输出（线电压）：PT电压四档调节50V,65V,80V,100V±15%（根据需求定制）。
交流直流测量精度±1%；绝缘和耐压：符合国标仪器标准。
脉冲测量功能：显示脉冲波形，电压范围测量范围：-24V～+24V。
波形显示：测试直流侧整流输出波形
负载：纯电阻负载（风扇风冷）
显示：LCD彩色TFT 8吋触摸屏
响应时间：人机接口数据响应时间≤0.1S；数据更新时间≤1S。
MTBF＞100000小时
尺寸：375（宽）*325（高）*195（深）
重量：14Kg
